企业级AI Agent工作流编排项目的工作流引擎是如何设计和完成的？

在完成 DSL 的生成和解析之后，真正困难的才刚刚开始。DSL 只是描述了“流程长什么样子”，但一个工作流引擎的真正价值，不在于能不能把流程画出来，而在于：这个流程如何被一步一步、安全可控地执行。

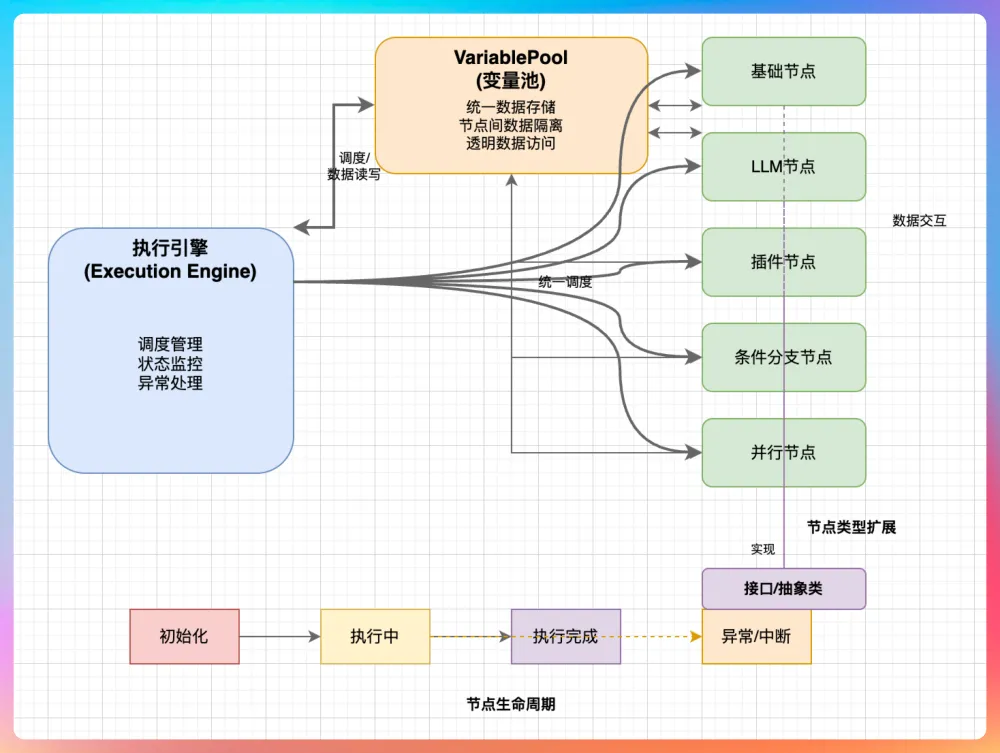

工作流在执行过程中，往往伴随着输入参数的初始化、上下文的传递、状态的流转、异常的处理、以及执行结果的回传等。我画了一张图，可以清晰地概括出工作流的执行机制。

首先，执行引擎要将复杂的流程拆解为可独立执行的最小单元。每一个节点都应该是一个完整、自治的执行单元，节点之间不直接相互调用。这种设计可以避免流程复杂后出现强耦合的问题。

其次，提供统一且透明的数据传递能力。节点之间的数据依赖通过 VariablePool 进行管理，节点只关心“我需要哪些输入数据”和“我输出了什么数据”，而不关心这些数据来自哪个节点、在什么顺序下产生。

第三，节点的执行状态可管理。在执行过程中，每个节点都会经历初始化、执行中、执行完成等多个状态，这些状态不仅用于流程推进，也用于异常处理、中断执行等。

最后，也是最重要的一点，为未来的节点扩展预留足够的扩展空间。无论是新增 LLM 节点、插件节点，还是引入更复杂的控制节点（如条件分支、并行节点），都不应该影响现有的执行逻辑。因此，节点执行机制必须以接口和抽象类为核心，确保新节点只关注自身业务实现，而无需侵入执行引擎本身。

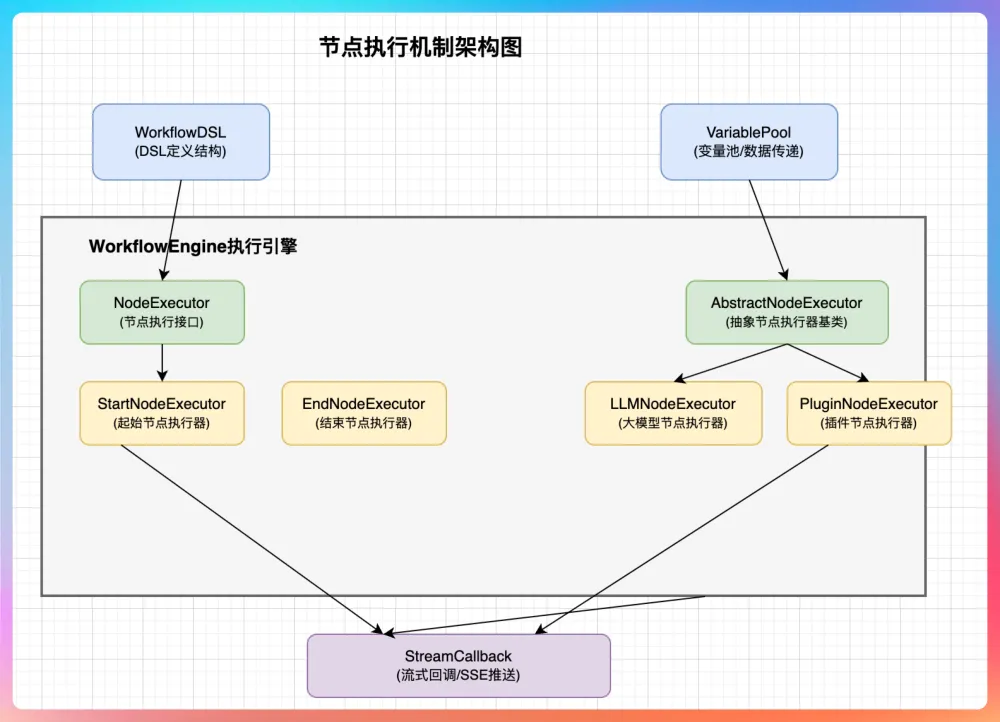

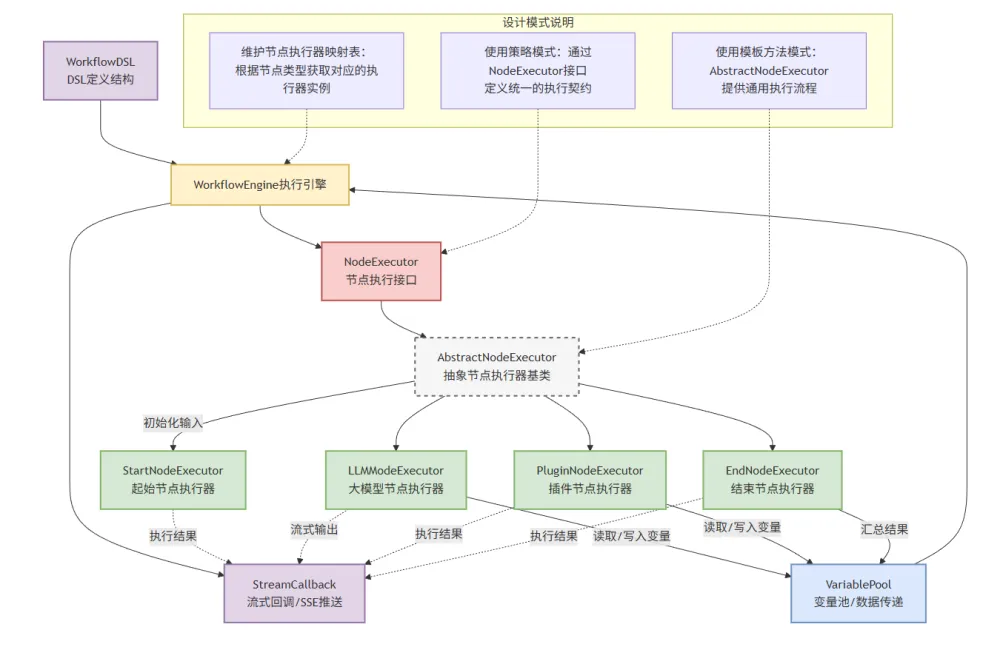

从整体上看，节点执行机制的组件架构可以分为四层。

最上层是 WorkflowDSL，它负责描述“流程是什么样的”，不关心“流程如何执行”。DSL 只定义节点、连线和输入输出规则，本身不参与任何执行逻辑。

中间层是 WorkflowEngine，也就是执行中枢，负责执行链路的调度、节点关系的依赖，以及执行状态的控制。

节点的具体执行能力，则由 **NodeExecutor **来承担。通过统一的 NodeExecutor 接口和 AbstractNodeExecutor 抽象基类，不同类型的节点（如 LLM 节点、插件节点、起始节点、结束节点）可以被统一的方式调度，同时又保留各自的差异。这种设计使得新增节点类型时，只需扩展执行器，而无需修改执行引擎本身。

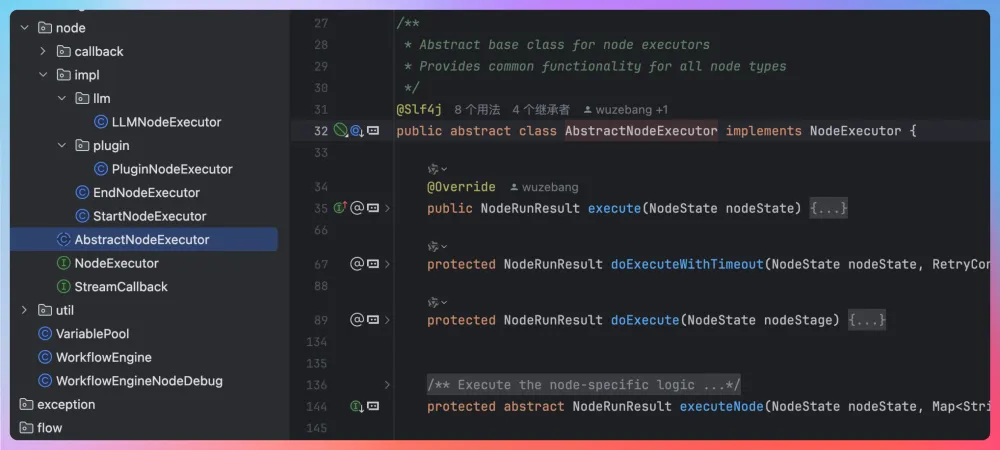

所有节点都必须实现统一的 NodeExecutor 接口，用于约束节点的执行入口和生命周期。在接口之上，引入 AbstractNodeExecutor 作为抽象基类，统一承载节点执行过程中的通用逻辑。例如执行前的上下文准备、执行状态的变更、异常捕获以及执行结果的回传等。

通过模板方法模式，节点的业务差异，则由子类实现。不同类型的节点，如起始节点、LLM 节点、插件节点，本质上只是“执行策略”的不同体现。

贯穿整个执行过程的数据流转，则由 VariablePool 统一管理。所有节点的输入和输出，都围绕 VariablePool 展开。

private void initializeStartNodeInputs(Node startNode, VariablePool variablePool, Map inputs) {
    for (Map.Entry entry : inputs.entrySet()) {
        variablePool.set(startNode.getId(), entry.getKey(), entry.getValue());
        if (log.isDebugEnabled()) {
            log.debug("Initialized start node input: {}.{} = {}", startNode.getId(), entry.getKey(), entry.getValue());
        }
    }
}

之所以采用这样的设计，原因在于工作流执行并不是线性的调用链，而是一个可能存在分支、回退、并行与中断的执行过程。

节点在执行时只需要声明自己依赖哪些输入变量，以及会产出哪些输出变量。通过 {nodeId}.{outputName} 这种明确的引用格式，节点不仅可以访问前置节点的执行结果，还可以避免直接持有对象引用带来的耦合问题。

VariablePool 的第一层以节点 ID 作为命名空间，用于区分不同节点的输出数据；第二层以输出变量名作为 Key，存储节点执行过程中产生的具体结果值。

在 DSL 层面，节点的输入输出通过 inputs 和 outputs 进行声明。当 WorkflowEngine 决定执行某一个节点时，会首先进入输入构建阶段。在这一阶段，引擎会根据 DSL 中的输入定义，逐一解析每一个输入字段：

• 如果输入值是一个字面量，则直接作为静态参数注入；

• 如果输入值是形如 {nodeId}.{outputName} 的引用表达式，则会从 VariablePool 中查找对应节点的输出结果；

• 如果输入字段声明了 schema 约束，则在注入前完成必要的类型校验与结构校验。

在节点执行完成后，输出结果同样会被统一处理。NodeExecutor 只需返回执行结果，WorkflowEngine 会根据 outputs 定义，将结果写入 VariablePool 中对应的节点命名空间下，供后续节点使用。

执行过程中产生的结果和状态变化，会通过 StreamCallback 进行实时回传，用于前端展示、日志追踪等。

节点只需要在合适的时机触发回调，至于结果如何被展示、记录或推送给外部系统，则完全由回调方法决定。

1.执行引擎WorkflowEngine

在 PaiFlow 中，工作流的执行入口由执行引擎 WorkflowEngine 的 execute 方法统一驱动。包括执行前的校验、上下文初始化、执行链构建、节点调度、状态回传，以及最终的资源回收等。

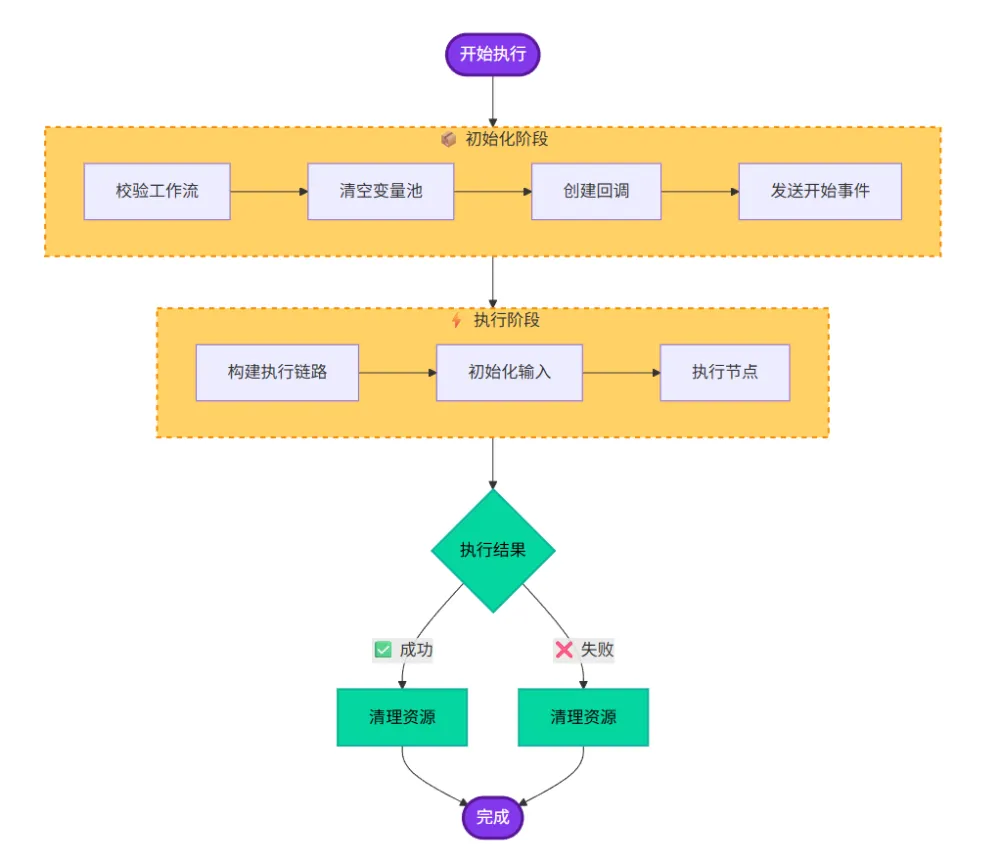

从生命周期的角度来看，一次完整的工作流执行，大致可以分为三个阶段：

第一阶段，是执行前准备。包括 DSL 的合法校验、上下文的初始化。

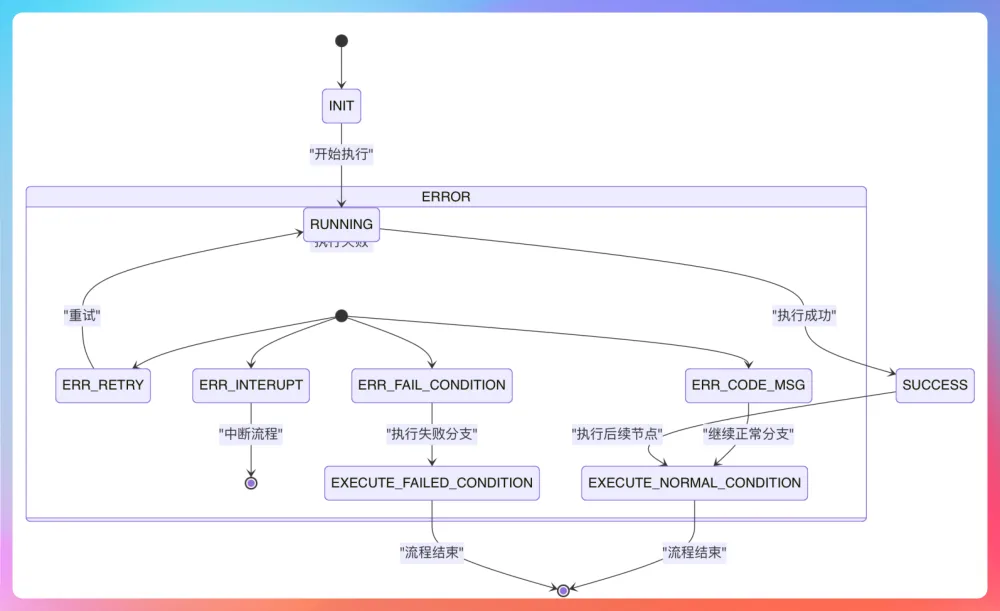

第二阶段，是工作流执行。执行引擎会从起始节点开始，按照节点之间的依赖关系，逐步推进节点执行。Java 版的节点执行器会返回不同的状态码，例如，当节点返回成功状态时，引擎会继续调度下一个节点；当节点返回可重试状态时，引擎会根据配置决定是否进行重试；当节点返回中断或失败状态时，引擎则会中止当前执行链路，或者进入失败分支处理逻辑。

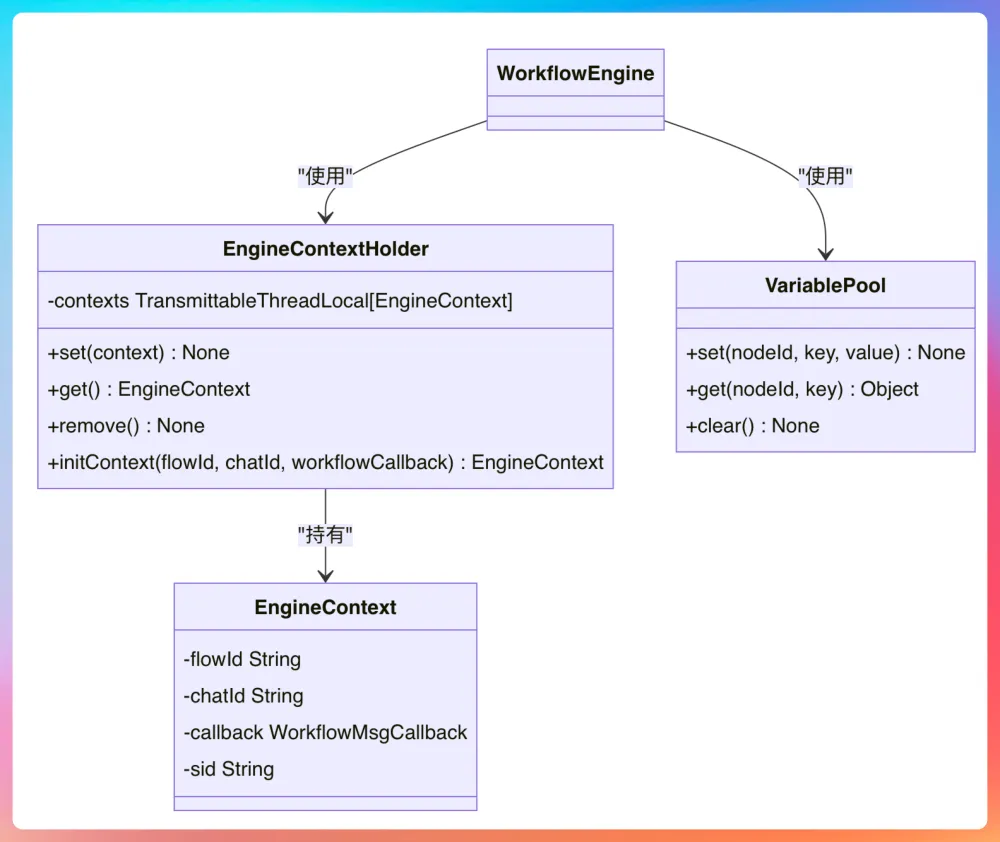

为了保证并发执行场景下的状态一致性，Java 版工作流引擎通过 EngineContextHolder 在整个工作流执行过程中传递和访问执行上下文信息。

内部封装的TransmittableThreadLocal能确保每个工作流执行过程中都有独立的上下文环境。假如没有 EngineContextHolder，工作流在执行的过程中需要一直传递 callback。

WorkflowEngine.execute(dsl, inputs, callback)
  -> LlmNodeExecutor.execute(node, variablePool, callback)
    -> ModelServiceClient.chat(request, callback)
      -> SomeInternalHelper.prepareData(data, callback)
        -> callback.onMessage(...) // 终于，发送了一条消息

为什么不用 ThreadLocal 呢？因为标准的 ThreadLocal 在线程池环境下无法正常工作。当一个任务被提交到线程池时，执行该任务的子线程不会继承提交任务的父线程的 ThreadLocal 值。 TransmittableThreadLocal (TTL) 通过自动将上下文从父线程拷贝到子线程解决了这个问题。

// 主线程设置上下文
EngineContextHolder.initContext(flowId, chatId, callback);

// 异步线程执行（线程池中的线程）
AsyncUtil.execute(() -> {
    // ❌ 获取不到上下文！普通 ThreadLocal 无法跨线程传递
    EngineContext ctx = EngineContextHolder.get();  // null!
    String chatId = ctx.getChatId();  // NullPointerException!
});

// 主线程设置
EngineContextHolder.initContext(flowId, chatId, callback);

// 异步线程（TTL 自动复制上下文）
AsyncUtil.execute(() -> {
   // ✅ 可以正常获取！
   String chatId = EngineContextHolder.get().getChatId();
   String sid = EngineContextHolder.get().getSid();
});

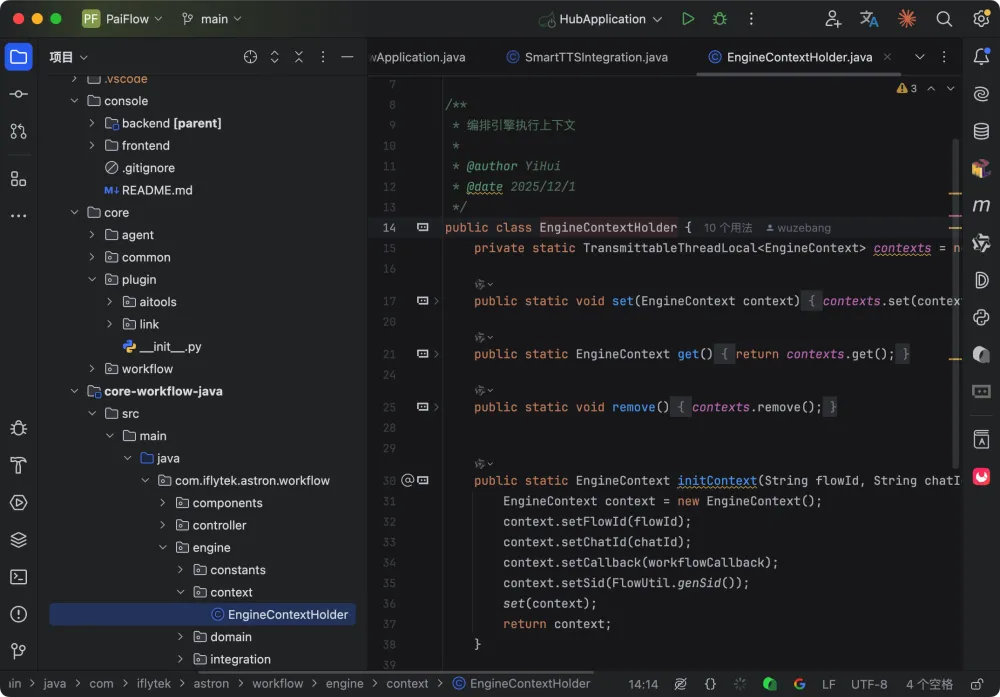

具体来说，EngineContext 内部封装了工作流执行所需的关键信息，包括但不限于：流程ID、会话ID、回调处理器和用于全链路追踪的唯一标识符等。这些信息在工作流执行的生命周期内始终保持一致，并作为引擎调度和回调的基础数据供上下文使用。

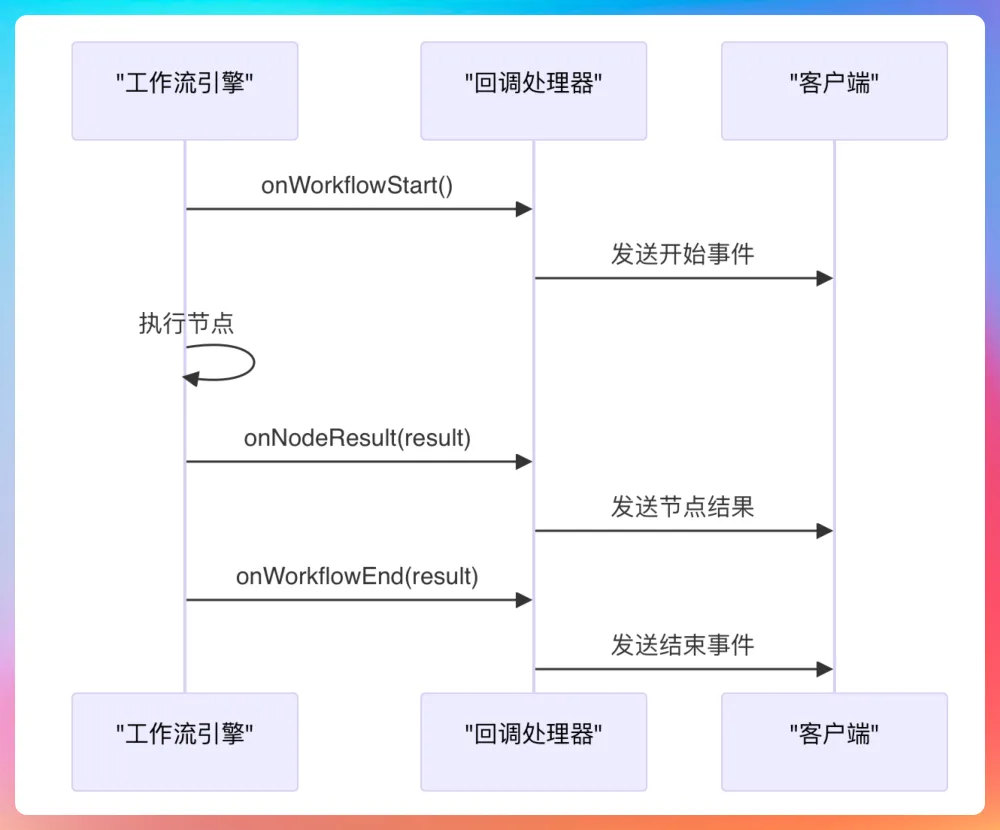

在通知机制上，Java 版工作流引擎采用了观察者模式来解耦执行逻辑与回调逻辑。在WorkflowEngine中，引擎通过WorkflowMsgCallback类实现了StreamCallback接口，当节点开始执行或者执行完成时，引擎会主动触发对应的回调方法，（如onWorkflowStart、onWorkflowEnd）以确保客户端能够实时收到工作流的执行状态。

这种设计使得工作流引擎天然支持流式 Hook，非常适合用于后端主动向前端实时推送消息。在前端，用户会看到工作流正在以动态的流水形式一步步往后推进，非常友好。

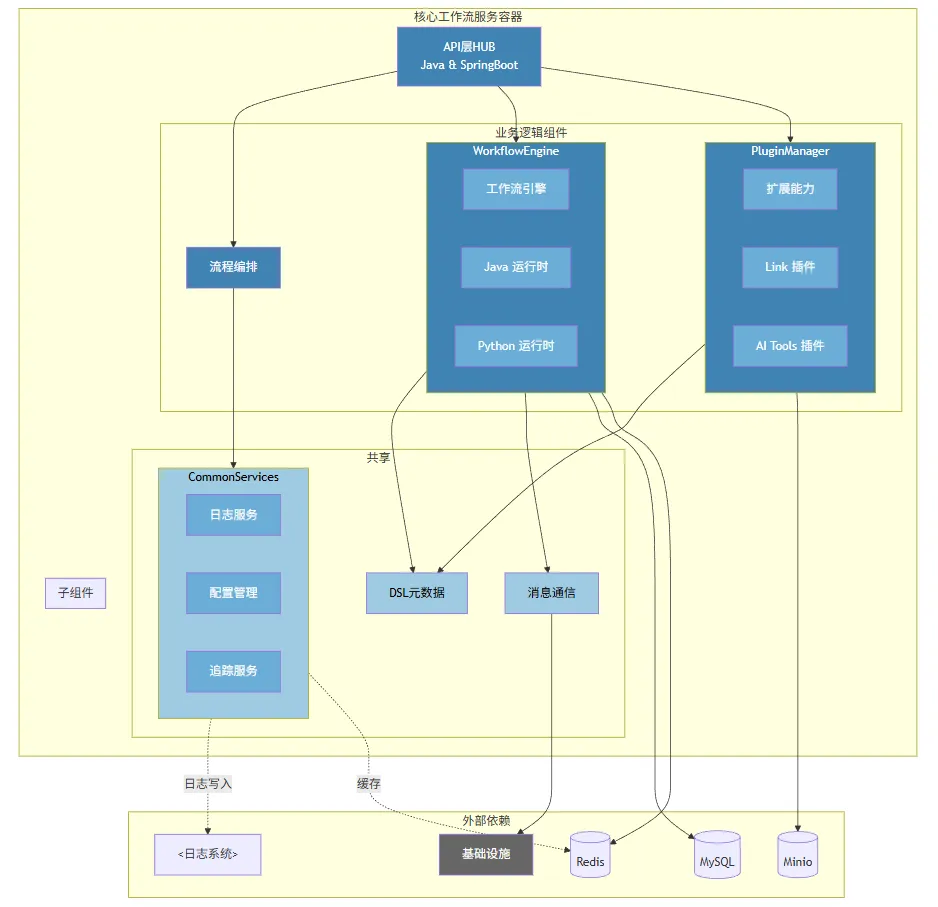

从更宏观的角度来看，这一整套设计，正好对应了典型的 C4 架构：用户在前端发起交互请求、Hub 负责系统业务、工作流引擎负责执行与状态管理、MySQL、Redis、MinIO 等基础设施负责数据的持久化。

第三阶段，是收尾处理。无论流程是否正常结束，还是异常中断，执行引擎都需要完成状态回传、消息消费以及上下文清理。

public void execute(WorkflowDSL workflowDSL, VariablePool variablePool, Map inputs, StreamCallback callback) throws Exception {
    log.info("Starting workflow execution with {} nodes", workflowDSL.getNodes().size());

    // 前置校验
    verifyWorkflow(workflowDSL);

    // 清空上下文变量
    variablePool.clear();

    // 创建工作流回调处理器
    Queue orderStreamResultQ = new ConcurrentLinkedQueue<>();
    Queue streamQueue = new ConcurrentLinkedQueue<>();

    Node endNode = workflowDSL.getNodes().stream().filter(s -> s.getNodeType() == NodeTypeEnum.END).findFirst().get();
    String sid = FlowUtil.genWorkflowId(workflowDSL.getFlowId());
    WorkflowStreamCallback workflowCallback = new WorkflowStreamCallback(
            sid,
            callback,
            Objects.equals(endNode.getData().getNodeParam().get("outputMode"), 1) ? EndNodeOutputModeEnum.VARIABLE_MODE : EndNodeOutputModeEnum.DIRECT_MODE,
            streamQueue,
            orderStreamResultQ
    );

    // 初始化上下文
    EngineContextHolder.initContext(workflowDSL.getFlowId(), workflowDSL.getUuid(), workflowCallback);

    // 发送工作流开始事件
    workflowCallback.onSparkflowStart();

    try {
        // 构建从起始节点开始的执行链...
