PaiFlow工作流引擎面试题预测：DAG原理与WorkflowEngine解析

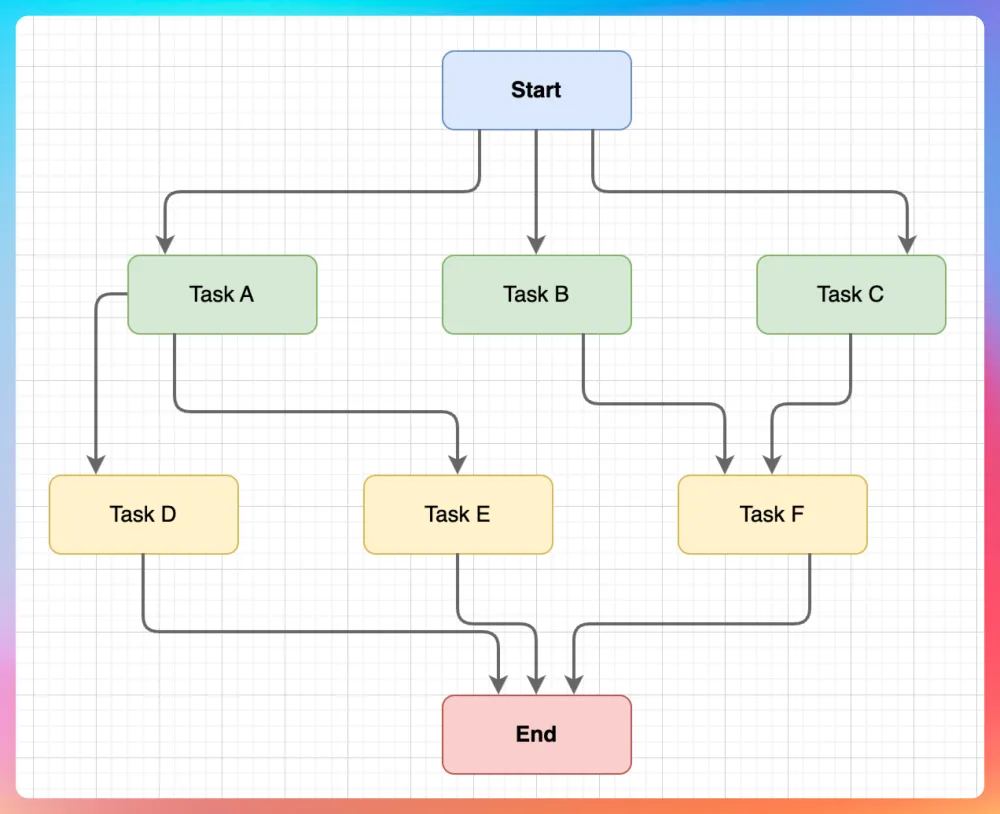

1. 什么是 DAG？为什么工作流引擎要用 DAG 来表示？

考察点：数据结构基础、DAG 特性

参考答案：

DAG 是有向无环图。"有向"是说边有方向，从 A 指向 B 表示 A 执行完才能执行 B；"无环"是说不能有循环依赖，A→B→C→A 这种是不允许的。

工作流用 DAG 有很多好处：节点之间谁先谁后一目了然、没有依赖关系的节点可以同时跑、能算出一个合法的执行顺序、无环的特性保证工作流一定能执行完。

在 PaiFlow 里，节点就是 Node 对象，边就是 Edge 对象，存的是 source 和 target 两个节点 ID。

2. 你的 WorkflowEngine 是怎么解析 DSL（JSON）并构建执行链路的？

考察点：DSL 解析、链路构建逻辑

参考答案：

整个过程分三步：

第一步：反序列化，前端传过来的是 JSON，我用 FastJSON 直接反序列化成 WorkflowDSL 对象，里面包含 nodes 列表和 edges 列表。

第二步：构建节点索引，遍历 nodes 列表，建一个 Map，key 是节点 ID，方便后面快速查找。同时找出 Start 节点作为入口。

// WorkflowEngine.java L157-164
Map();
for (Node node : workflowDSL.getNodes()) {
    if (node.getNodeType() == NodeTypeEnum.START) {
        startNode = node; // 标记入口点
    }
    node.init(); // 初始化节点状态
    nodeMap.put(node.getId(), node);
}

第三步：根据边构建节点关系，遍历 edges 列表，对于每条边：

• 把 target 节点加到 source 节点的 nextNodes 列表

• 把 source 节点加到 target 节点的 preNodes 列表

• 如果是异常分支的边，加到 failNodes 列表

// WorkflowEngine.java L171-203
for (Edge edge : workflowDSL.getEdges()) {
    // 1. 获取源节点和目标节点对象
    Node sourceNode = nodeMap.get(edge.getSource());
    Node targetNode = nodeMap.get(edge.getTarget());

    // 2. 建立反向依赖：记录目标节点的前置节点 (PreNodes)
    // 这用于后续执行时的依赖检查：只有所有 PreNodes 都执行完，TargetNode 才能执行
    targetNode.getPreNodes().add(sourceNode);

    // 3. 建立正向依赖：根据 Handle 类型决定是 "正常路径" 还是 "异常路径"
    String handle = edge.getSourceHandle();
    if (StringUtils.isNotBlank(handle)) {
        if (handle.startsWith("condition_switch_normal_one_of")) {
            // 正常分支：Source 成功后 -> 执行 Target
            sourceNode.getNextNodes().add(targetNode);
        } else if (handle.startsWith("condition_switch_intent_chain")) {
            // 异常/失败分支：Source 失败后 -> 执行 Target
            sourceNode.getFailNodes().add(targetNode);
        }
    } else {
        // 默认情况：无条件流转
        sourceNode.getNextNodes().add(targetNode);
    }
}

最后返回 Start 节点，从它开始就能顺着 nextNodes 遍历整个图了。执行时从 startNode 开始，递归执行 nextNodes 里的节点就行了。

3. 工作流中如何处理节点之间的依赖关系？如果节点 C 依赖节点 A 和 B，怎么保证 A、B 都执行完才执行 C？

考察点：依赖管理、执行顺序控制

参考答案：

工作流引擎采用了深度优先搜索 (DFS) 结合递归回溯检查的策略。当引擎尝试执行节点 C 时，它不会立即执行，而是先检查 C 的所有前置节点（A 和 B）的状态。

// WorkflowEngine.java L216
private void executeNode(Node node, VariablePool variablePool, WorkflowMsgCallback callback) throws Exception {
    // ... (省略部分代码)

    // 1. 前置校验： node 执行的前提条件是所有的前置Node都已经执行完毕
    if (!CollectionUtils.isEmpty(node.getPreNodes())) {
        for (Node preNode : node.getPreNodes()) {
            // 关键点：如果发现有前置节点还没执行完 (!executed)
            if (!preNode.getStatus().executed()) {
                // 递归调用：先去执行那个前置节点
                executeNode(preNode, variablePool, callback);
            }
        }
    }

    // ... (只有当上面循环结束，意味着所有 preNodes 都已执行，才继续往下执行当前节点逻辑)
    // 3. 执行当前节点
    // ...
}

当执行到 C 时，发现 A 没执行完，就先去执行 A；A 执行完回来，发现 B 没执行完，再去执行 B；都执行完了，才真正执行 C。

追问 1：在 PaiFlow 中，一共有多少种节点状态？

在 PaiFlow 的工作流引擎中，节点共有 6 种状态 ，INIT...
